Контроль напряжения накала кинескопа

Отклонение напряжения накала кинескопа от нормы резко снижает его срок службы и (или) качество изображения (по некоторым данным, превышение на 10% снижает срок службы на 70%). Но измерение его значения из-за импульсного характера напряжения представляет определенную трудность (необходим вольтметр среднеквадратичного значения). Описанный ниже способ контроля предельно прост. Его основу составляет оптрон с парой "лампа накаливания – фоторезистор", использованный в качестве преобразователя среднеквадратичного значения напряжения в сопротивление.

Особенность устройства: для калибровки достаточно иметь источник постоянного тока с регулируемым напряжением и вольтметр постоянного тока. Подавая на вход устройства фиксированные уровни напряжения и замеряя сопротивление фоторезистора нужно составить таблицу их соответствия. Например:

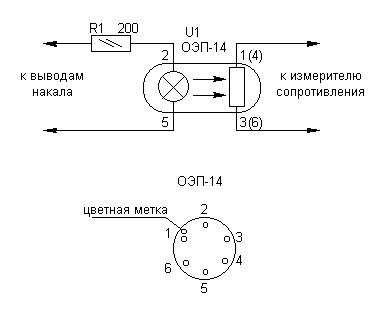

Резистор R1 выводит характеристику оптрона в область оптимальной зависимости его выходного сопротивления от входного тока при среднем контролируемом напряжении 6,3 В (для ОЭП-14 около 13 мА). Выходное сопротивление оптрона имеет значительную температурную зависимость, но при использовании в комнатных условиях и считывании показаний через 20 – 30 с после подключения, его влияние на результаты контроля не превышает 1 – 1,5%. Предельное входное напряжение для указанной схемы 9,5 В.

В устройстве можно использовать оптроны ОЭП-9 – ОЭП-13 с соответствующим изменением сопротивления R1, в крайнем случае – заменить его на отдельные лампочку накаливания 6,3 В*20 мА и подходящий фоторезистор, размещенные в светонепроницаемом корпусе. У моего экземпляра оптрона ОЭП-14 цветная метка была расположена у 2-го вывода. При сомнениях проверить цоколевку можно прозвонкой. Оптрон содержит 2 фоторезистора. Можно использовать любой из них. Время от времени следует проверять калибровку устройства, а еще лучше – перед каждым измерением. Контроль напряжения накала следует производить при средней (реальной) яркости изображения.

Пробные измерения одновременно данным устройством и среднеквадратичным вольтметром В3-48 показали одинаковые результаты. За время эксплуатации устройства с 1995 г. калибровка сместилась на 0,3 В (с 840 до 970 Ом при напряжении 6,3 В).

Р. Хафизов. 2004 г.
