Модульный контрольно-измерительный комплекс

проект



В мастерской по ремонту аппаратуры, лаборатории радиолюбителя, на производстве – везде используется и требуется множество контрольно-измерительных приборов, подключающих устройств, систем контроля и диагностики. Количество и сложность их растет в геометрической прогрессии от объема решаемых задач.

Между тем, схемотехника многих приборов предельно упростилась благодаря использованию специализированных микросхем и микроконтроллеров. Однако, для каждого из них нужен свой источник питания, корпус, органы управления, соединители. А много ли радиолюбительских конструкций доводятся до "кондиции"? Чаще всего они заканчиваются, в лучшем случае, собранной и отлаженной печатной платой.

Для решения подобных задач предназначен проект комплекса, краткое описание которого приводится ниже. Следует заметить, сам комплекс - это только основа со встроенными источниками питания и внутренними межсоединениями. Функции же (а возможно и назначение контактов) определяются устанавливаемыми в него модулями.

Вид лицевой панели

Конструкция расчитана для установки в унифицированный корпус как у вольтметров В3-38, В3-39, В3-48 и пр.

Размеры лицевой панели 140*170, на ней расположен каркас модулей, разделенный на 4 секции горизонтальными перегородками. На боковых стенках каркаса – пазы-направляющие для плат модулей (глубина пазов 1,5 мм, ширина – 1,6 мм). Окна под модули размерами 87,5*32,5.

По краям расположены 2 вертикальные линейки разъемов, которые выполнены также в виде съемных модулей с дополнительным креплением винтами.

Слоты типа SL-36 (2 ряда по 18 контактов, шаг между контактами 2,54) расположены в глубине окон на расстоянии 92,5 мм (от поверхности лицевой панели до ближнего края слота) и распаяны на вертикальной плате. Всего слотов 6 шт. (4 – для модулей, 2 – для линеек разъемов). Одинаковые номера контактов всех слотов соединены вместе.

Блок питания находится за платой слотов. Может быть как классическим трансформаторным, так и импульсным. Стабилизаторы линейные, установлены на общем относительно небольшом радиаторе, обдуваемом вентилятором (включается автоматически по необходимости).

Блок вырабатывает следующие напряжения: +5, -5, +9, +12 В с токами нагрузки 1 А и +-15 В, 300 мА. Последний выполнен с разделенным от остальных общим проводом и условно предназначен для питания аналоговых устройств. Также имеется отдельный стабилизатор для питания собственных устройств (встроенный УМЗЧ, вентилятор).

Назначение контактов слотов (часть названий условные).

Нижний ряд:

  1. общий универсального входа
  2. вход универсальный
  3. общий источников питания
  4. +12 В
  5. +9 В
  6. общий источников питания
  7. +5 В
  8. общий источников питания
  9. -5 В
  10. +15 В
  11. общий 15 В
  12. -15 В
  13. управляющее напряжение
  14. контрольная точка
  15. общий измерительного выхода
  16. выход измерительный
  17. общий универсального выхода
  18. выход универсальный



Верхний ряд:

  1. вход ЗЧ левого канала
  2. вход ЗЧ общий
  3. вход ЗЧ правого канала
  4. свободный
  5. общий цифрового входа
  6. вход цифровой
  7. выход цифровой
  8. цифровой строб
  9. цифровой данные
  10. колонка левая (-)
  11. колонка левая (+)
  12. колонка правая (-)
  13. колонка правая (+)
  14. общий встроенного УМЗЧ
  15. выход на встроенный УМЗЧ (сюда подключен его вход)
  16. выход ЗЧ левого канала
  17. выход ЗЧ общий
  18. выход ЗЧ правого канала

Модули.

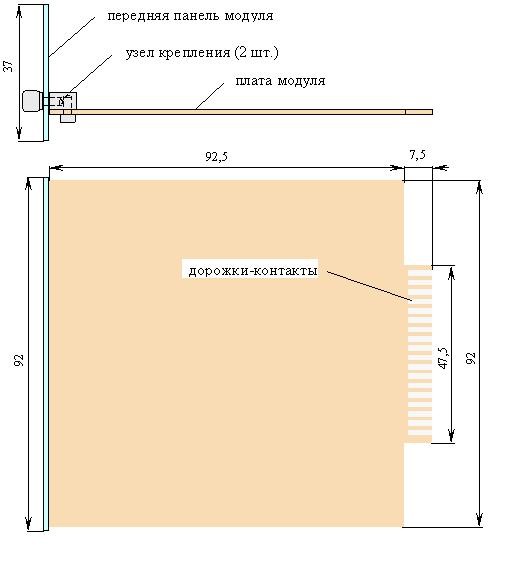

Чертежи модуля

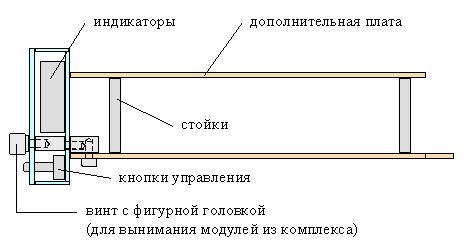

Модуль с объемной передней панелью и дополнительной платой (возможны разные комбинации). Панель может как выступать над лицевой панелью комплекса, так и входить в его окно (за счет укорочения платы и уменьшения размеров передней панели модуля).

Если необходимо увеличить размеры передней панели модулей (большое количество органов управления, большие индикаторы) можно выполнить ее объемной, выступающей и увеличить высоту:
на 10 мм с возможностью установки модуля только в верхнее (или нижнее) окно комплекса;
в 2 раза, тогда модуль будет занимать 2 окна комплекса.

Модули могут быть без передней панели (только печатная плата). Плата модуля может быть длинее и выступать наружу из комплекса (для дополнительных измерений; замены элементов, например, при использовании для входного контроля компонентов). Или наоборот, для простых устройств можно сделать ее короткой, подключив с помощью переходной платы с таким же как в комплексе слотом на переднем конце. Или же, в отдельных случаях, модули могут находиться в удалении от комплекса (на столе), с подключением к комплексу с помощью переходной платы и кабеля.

Продолжение следует...
